GX-F

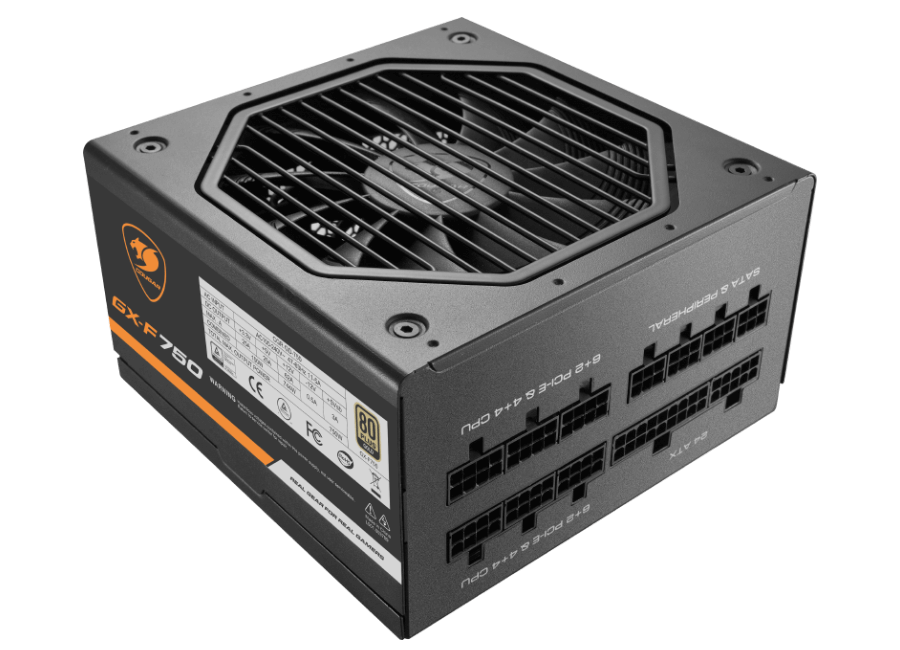

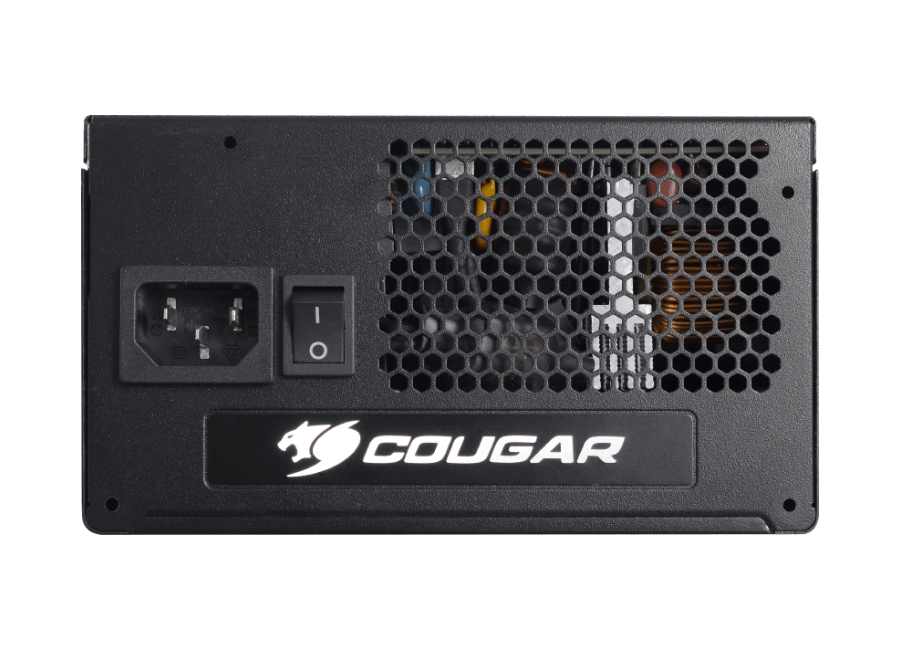

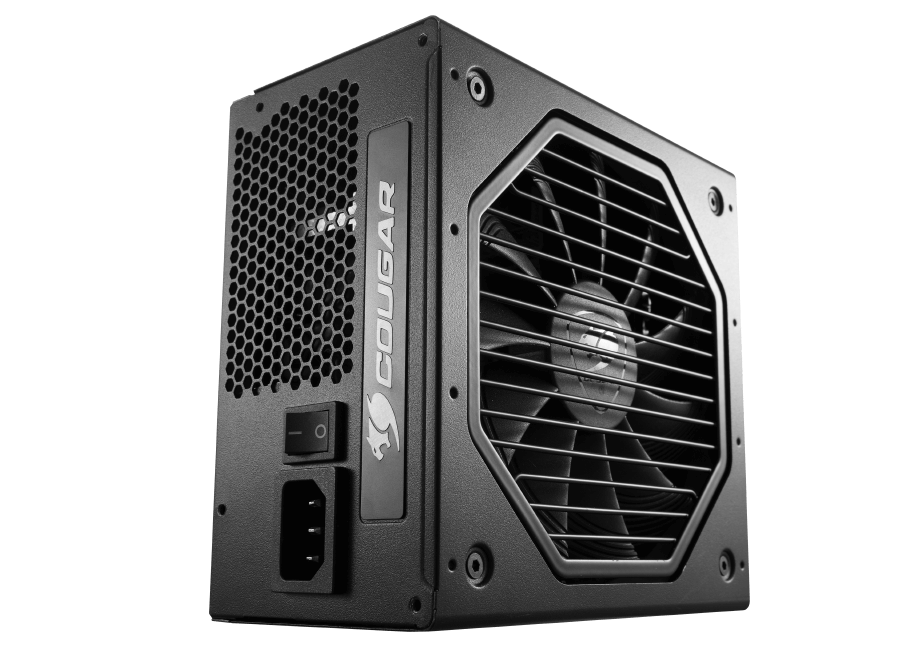

COUGAR GX-F - POWER SUPPLY


Высокое качество и
высокая производительность

COUGAR GX-F - это высококачественный 80-Plus Gold сертифицированный блок питания с безупречной подачей питания в средах с температурой 50° C. Компактный, эффективный, бесшумный и долговечный, это лучшее решение для тех, кто ищет лучший блок питания для своего компьютера.
COUGAR GX-F - POWER SUPPLY

Эффективный: настоящая экономия денег

Чтобы помочь вам сэкономить деньги на счете за электроэнергию, GX-F имеет высокоэффективное схематическое решение, которое превосходит 80Plus

COUGAR GX-F - POWER SUPPLY

Ультра-прочный

Для защиты ваших инвестиций в GX-F были включены две ключевые функции.

Во-первых, GX-F LLC, DC-DC и Tri-Sense (3.3V, 5V, 12V) это три высококачественных выхода с регулировкой напряжения 3% для ультрастабильной работы.

COUGAR GX-F - POWER SUPPLY

Во-вторых, блок питания включает в себя японские емкостные конденсаторы и резервные конденсаторы. Эти функции работают, чтобы обеспечить постоянное обеспечение вашего компьютера стабильным электропитанием в течение длительного времени.

COUGAR GX-F - POWER SUPPLY

GX-F был разработан и тщательно оттестирован для оптимальной работы в условиях рабочей температуры 50ºC.

COUGAR GX-F - POWER SUPPLY

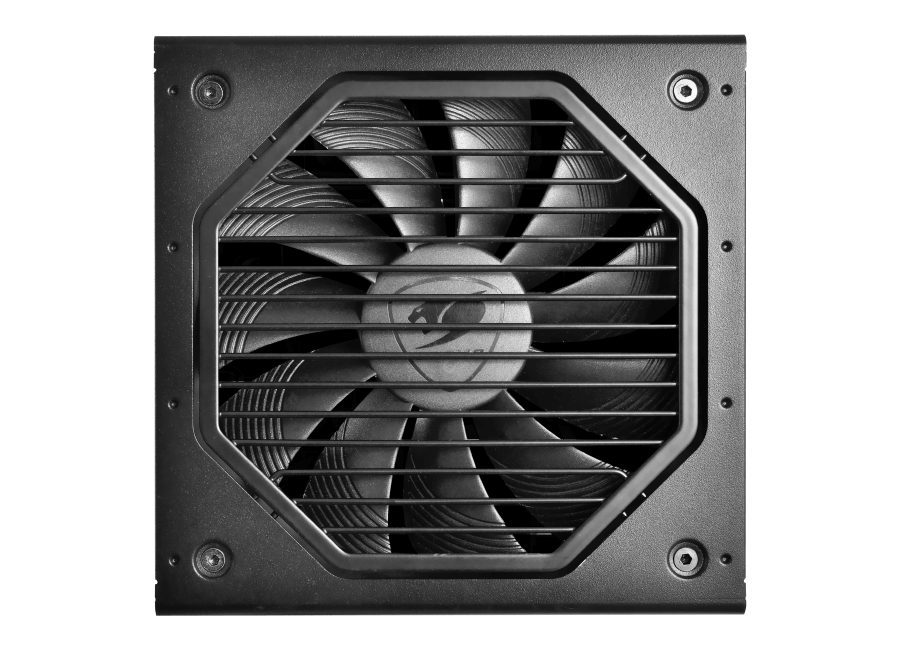

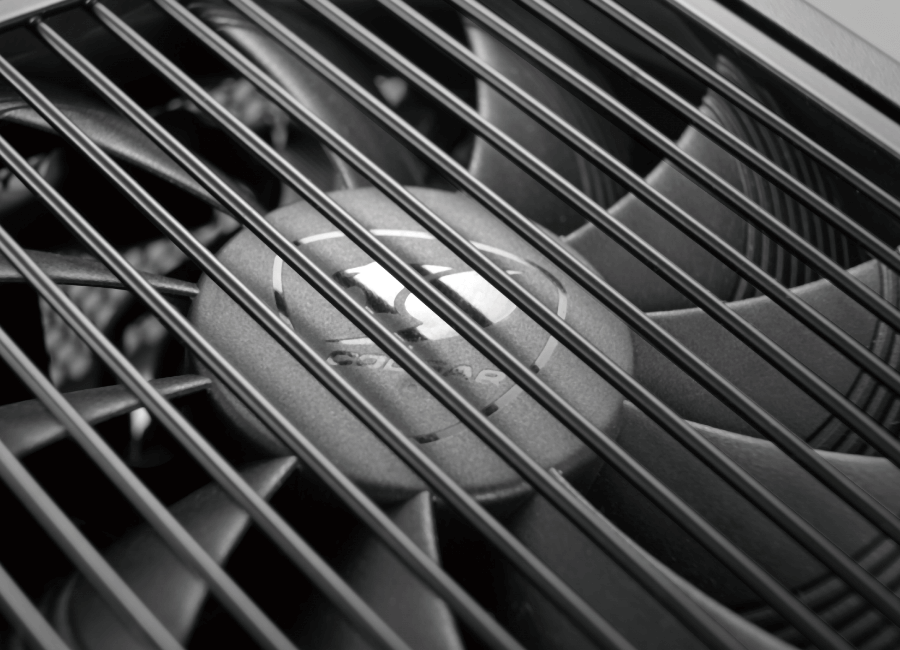

135мм вентилятор HDB

Ключевым компонентом GX-F является его 135-миллиметровый вентилятор HDB. Используя запатентованную конструкцию паза COUGAR - усовершенствованная кривизна вентилятора была настроена так, чтобы уменьшить вибрацию, помогая вам наслаждаться играми с меньшим шумом. Кроме того, улучшенная система охлаждения дополнительно продлевает срок службы устройства, защищая его от перегрева.

Конструкция ступицы HDB Fan обеспечивает наилучший срок службы и низкий акустический шум.

COUGAR GX-F - POWER SUPPLY
  • Запатентованная конструкция канавок
  • Центрированное давление масла
  • Отсутствие утечки масла
  • Улучшенная стабильность
  • Меньше трения и шума
  • Увеличенный срок службы

135мм Hydro Dynamic Bearing вентилятор для длительного срока службы.


COUGAR GX-F - POWER SUPPLY

Вентилятор HDU COUGAR 135мм обеспечивает наилучший баланс между RPM и шумом.


COUGAR GX-F - POWER SUPPLY

COUGAR трансформатор и усовершенствованное качество

COUGAR трансформатор: Это высокочастотный трансформатор уменьшает потерю тока и приспосабливается к повышению температуры, в то время как его сердечник PQ-типа дополнительно повышает эффективность и надежность при сохранении температуры под контролем. Упорядоченная пайка на печатной плате: точное соединение «плата-плата» улучшает внутреннюю структуру GX-F. В схеме нет промежуточных проводов, которые приводят к электрическим потерям.

COUGAR GX-F - POWER SUPPLY

Особенности




  • Сертифицирован сертификатом 80-PLUS® Gold

    Преобразование мощности до 91% для снижения расхода электроэнергии

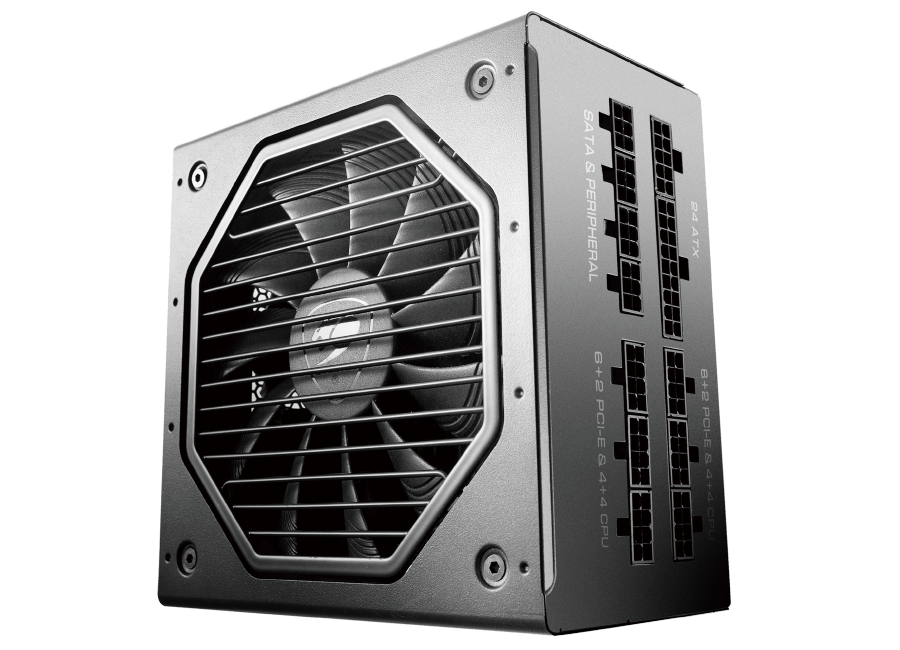

  • Полностью модульный блок питания

    Подключены только необходимые провода. Все остальное имеет прямое схемное рещение, приводящее к меньшему количеству помех и лучшего потока воздуха

  • HDB вентилятор охлаждения

    Гидро динамическая подвеска вентилятора: повышенная долговечность и низкий уровень шума

  • Улучшенная настройка вентилятора

    Расширенная технология настройки для минимизации шума

  • Безупречная работа при 50° C

    Высокая производительность при температуре окружающей среды 50° C

  • Ультрастабильное выходное напряжение

    DC-DC технология для повышения стабильности напряжения

  • Один источник постоянного тока 12В

    Массивные выходы для мощных устройств

  • Гарантии: OCP, OPP, OVP, UVP, SCP и OTP

    Максимальная безопасность вашего компьютера

Характеристики

Название модели Входное напряжение Выходное напряжение
+3.3V +5V +12V -12V +5Vsb Total
GX-F550
CGR GD-550		 AC100-240V
47-63Hz 9-4A		 24A 24A 45.5A 0.5A 3A 550W
130W 546W
GX-F650
CGR GD-650		 AC100-240V
47-63Hz 10-5A		 24A 24A 54A 0.35A 3A 650W
130W 648W
GX-F750
CGR GD-750		 AC100-240V
47-63Hz 11-5A		 25A 25A 62A 0.5A 3A 750W
150W 744W

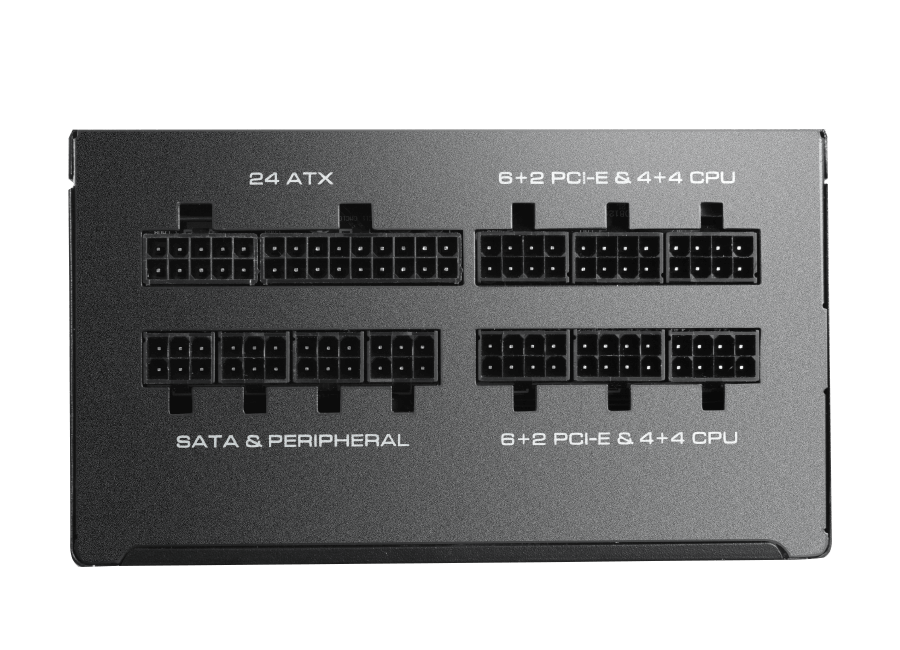

Соединитель Главный CPU Периферийные устройства S-ATA PCI-E
Pin 24(20+4) Pins 8(4+4) Pins 4 Pins 5 Pins 8(6+2) Pins
GX-F550 1 1 3 6 2
GX-F650 1 1 3 8 4
GX-F750 1 1 3 8 4
COUGAR GX-F - POWER SUPPLY

Защита



  • UVP (защита от напряжения)

    Если напряжение падает ниже определенного значения допуска в линии, блок питания автоматически отключается.

  • OCP (защита от перегрузки по току)

    Если ток на линии выше указанного, блок питания автоматически отключается.

  • SCP (защита от короткого замыкания)

    В случае короткого замыкания эта функция предотвращает повреждение основных компонентов блока питания, а также систем, подключенных непосредственно к блоку питания.

  • OVP (защита от перенапряжения)

    Если напряжение превышает определенное значение допуска в линии, блок питания автоматически отключается.

  • OTP (защита от перегрева)

    Если температура слишком высокая, блок питания автоматически отключается.

  • OPP (защита от превышения мощности)

    Если потребляемая система имеет большой размер и требует больше энергии от блока питания, чем он может дать, эта функция защиты активируется и блок питания автоматически отключается.

Требования безопасности
COUGAR GX-F - Safety & EMI Certification
